Linux IO model

發表於
文章字數： 2.3k 所需閱讀時間 ≈ 4 分鐘

IO model

introduction

Kernal Space, User Space

  • 作業系統的核心是核心，獨立於普通的應用程式，可以訪問受保護的記憶體空間，也有訪問底層硬體裝置的所有許可權。為了保證使用者程式不能直接操作核心（kernel），保證核心的安全
  • CPU 執行程式時，會在 user space 與 kernel space 之間來回切換，user space 的系統函式庫，會轉換為 kernel space 的 system call，並由 kernel 處理，當 system call 完成後，就會回到 user space 繼續下去。
  • 32 bits 的 OS，定址空間是 2^32 也就是 4G。kernel space 限制為 1G (虛擬地址0xC0000000到0xFFFFFFFF)，而 user space 為 3G (虛擬地址0x00000000到0xBFFFFFFF)，由各 process 使用。
  • 64 bits 的 OS，會將 virtual address 分成一半，第一個 bit 為 0 是 user space，第一個 bit 為 1 是 kernel space，理論上是 8EB+8EB。但目前 processors 只實作了 48 bits，也就是 128TB+128TB。

    Buffered I/O

  • 大多數文件系統的默認I/O 操作都是 Buffered I/O，在 Linux 會將 IO 資料先暫存在 page cache 中，也就是先複製到 kernel 的 buffer，然後再由 kernel buffer 複製到 user space。
  • Buffered I/O 分離了 user space 及實際的儲存設備，可以減少 HD 的讀取次數，提高系統效能。
  • 但也因為多次複製，可能會造成 CPU 及 cache buffer 的消耗，有些特殊的應用，會避開 kernel cache buffer，而直接由 user space 儲存到 HD，以獲取更高的效能。

    IO model

  • 因為資料會先複製到 kernel buffer 裡面，然後再複製到 user space，當對一個資料進行 read，會經歷兩個階段：
    1. waiting for data to be ready
    2. copying the data from the kernel to the process
  • 因為兩階段的 IO，linux 產生了五種 IO model
    1. blocking IO
    2. nonblocking IO
    3. IO multiplexing
    4. signal driven IO (不常用)
    5. asynchronous IO

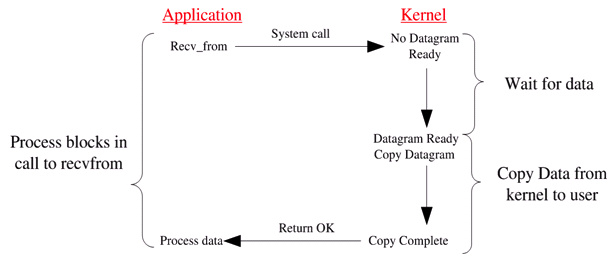

blocking IO

  • linux 預設大部分的 socket 都是使用 blocking IO
  • 當 process 呼叫 recv_from，會進入 wait for data 階段，在這個階段的 process 會進入 blocking 狀態，直到 kernel 將資料複製到 user space，該 process 才會解除 blocking 狀態，重新運作。
  • blocking IO 就是兩個階段的 IO 都被 block

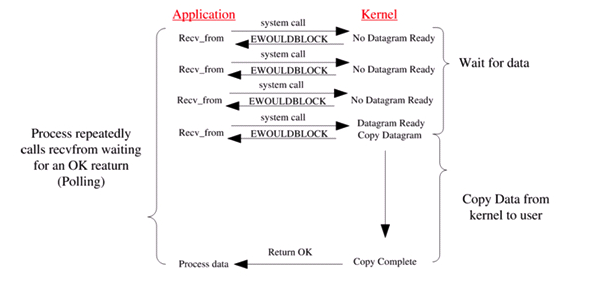

nonblocking IO

  • 當 process 呼叫 recv_from 如果 kernel 還沒將資料準備好，他不會 block process，而是產生 error，直到 kernel 將資料準備好，就會複製到 user space，並完成該讀取的工作。
  • nonblocking 需要 process 不斷向 kernel 詢問，資料是否 ready。

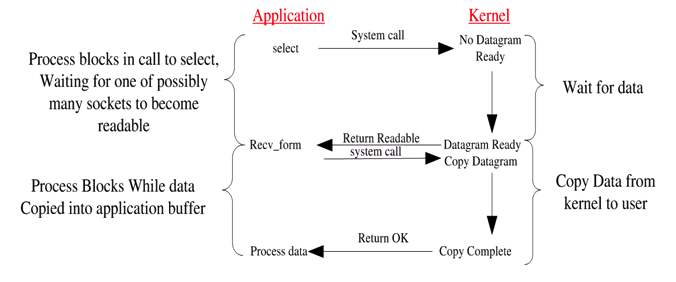

IO multiplexing

  • 這就是常見的 select, poll, epoll，也稱為 event driven IO。
  • 這個方式可讓單一 porcess 就可以處理多個 IO，他會不斷地 polling 多個 socket，當某個 socket 有收到資料，就會主動callback 通知 process。
  • 如果是 select，當 process 呼叫了 select，該 process 就會被 block，同時 kernel 會監控所有 select 處理的 sockets，如果有資料，select 就會 return，然後再由 process 呼叫 read，將資料由 kernel 複製到 user space。
  • 這個方法類似 blocking IO，但進行了兩個 system call (select 及 recv_from)，但 select 可處理多個 sockets。
  • select/epoll 的優點是可以處理多個 sockets，而不是效能。一般在 IO multiplexing 中，socket 都是設定為 non-blocking 的，process 是在 select 被 block 而不是 recv_from。

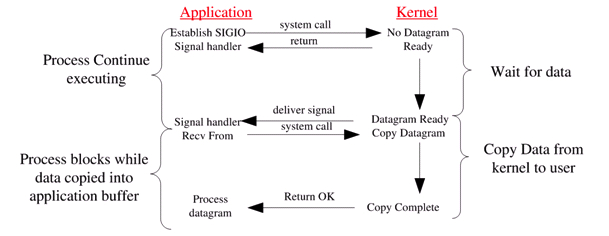

signal driven

  • 先通知 kernel 如果某個 socket 有資料時，就以 signal 通知 process，process 在第二個步驟，才會被 block。

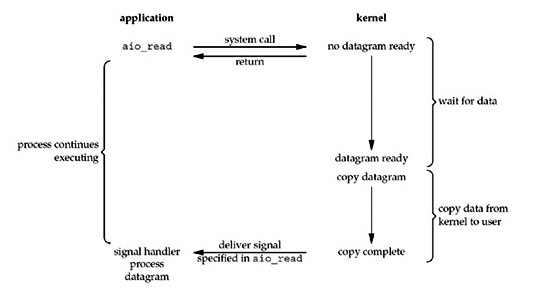

asynchronous

  • 當 process 進行 read，就可以處理別的事情，當 kernel 收到非同步 read，就會馬上 return，直到將資料複製到 user space，完成後，才會發送 signal 給 process，通知已經完成了 read。

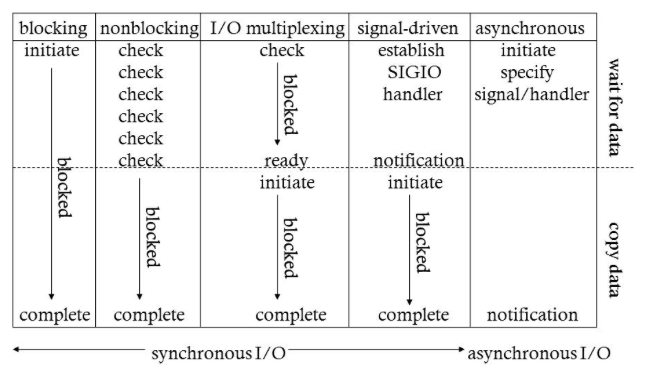

Comparison

  • non-blocking 跟 asynchronous 是不同的
  • synchronous 跟 asynchronous 的差異是 IO operation 會不會 blocking process，因此前面四種 model 都屬於 synchronous IO
  • nonblocking IO 中，在複製資料到 user space 的步驟，還是會有 blocking 的狀態
